Die Flachspulen-Vertikalwickelmaschine mit quadratischen Löchern von Santong Weiye steht an der Spitze der Präzision und Effizienz in der Spulenwickeltechnologie. Wir wurden 2014 in Shenzhen, Guangdong, gegründet und sind später nach Tangxia, Dongguan, umgezogen. Wir verfügen über mehr als 20 Jahre Erfahrung in den Bereichen Spulen, Wickelmaschinen und Automatisierungsausrüstung. Unser Ziel ist es, erstklassige Qualität und Dienstleistungen zu bieten und den Kunden in ihren Produktionsprozessen den größtmöglichen Mehrwert zu bieten.
1. reiche Erfahrung: Wir verfügen über 20 Jahre Erfahrung in der Spulen-, Wickelmaschinen- und Automatisierungsausrüstung im technischen Team und haben eine Fülle von Branchenerfahrungen und technischen Kenntnissen gesammelt. Unser professionelles Team ist stets bestrebt, den Kunden Produkte und Dienstleistungen von höchster Qualität zu bieten, um sicherzustellen, dass die Kunden im Produktionsprozess den größtmöglichen Nutzen erzielen.
2. Schnelle Antwort: Wir bieten einen Service aus einer Hand, um die individuellen Bedürfnisse der Kunden in kurzer Zeit zu erfüllen. Unser Vertriebs- und technisches Support-Team ist 24 Stunden am Tag für Sie da, um alle Arten von Problemen für Kunden zu lösen und den reibungslosen Betrieb der Produktionslinie sicherzustellen.
3. Hochwertige Produkte: Unsere Produktion von Wickelmaschinen mit hoher Qualität, hoher Leistung, hoher Stabilität und anderen Eigenschaften, von Huawei, DJI, BYD und anderen namhaften Unternehmen. Unsere Ausrüstung kann nicht nur die Produktionsanforderungen des Kunden erfüllen, sondern den Kunden auch eine höhere Produktionseffizienz und Produktqualität bieten.
4. die Tiefe der Anpassungsdienste: Wir bieten eine umfassende Palette an kundenspezifischen Dienstleistungen entsprechend den tatsächlichen Bedürfnissen der Kunden und maßgeschneiderte Lösungen für die am besten geeigneten Wickelmaschinen für die Kunden. Unsere Ingenieure arbeiten eng mit den Kunden zusammen, um sicherzustellen, dass die Leistung und Funktionalität der Geräte den Kundenerwartungen vollständig entspricht.
5. Perfekter After-Sales-Service: Wir legen großen Wert auf das After-Sales-Service-Erlebnis des Kunden. Wir bieten umfassende After-Sales-Unterstützung, einschließlich Geräteinstallation, Inbetriebnahme, Schulung, Wartung und anderen Dienstleistungen. Unser professionelles und technisches Team wird Probleme für Kunden beim ersten Mal lösen, um den normalen Betrieb und die normale Nutzung der Geräte sicherzustellen.
Shenzhen Santong Weiye Technology Co., Ltd. wurde 2014 in Shenzhen, Provinz Guangdong, China, gegründet, das den Titel „Hauptstadt der Innovation“ trägt, und die Produktionsfabrik wurde 2019 von Shenzhen nach Tangxia, Dongguan, verlegt Shenzhen Santong Weiye Technology Co. Ltd. verfügt über ein umfangreiches technisches Rückgrat mit mehr als 15 Jahren Erfahrung in der Arbeit mit Wickelgeräten und Lasergeräten und ist ein Hersteller von Automatisierungsgeräten und Spulen, der Forschung und Entwicklung, Produktion, Vertrieb und Service für das Wickeln integriert Maschinenausrüstung und Flachspulen: Unsere Flachspulenprodukte, Vertikalwickelmaschinen und Automatisierungsgeräte zeichnen sich durch gute Qualität und vorteilhafte Preise aus und decken einen Teil des europäischen und US-amerikanischen Marktes ab. Wir freuen uns darauf, Ihr langfristiger Partner in China zu sein.

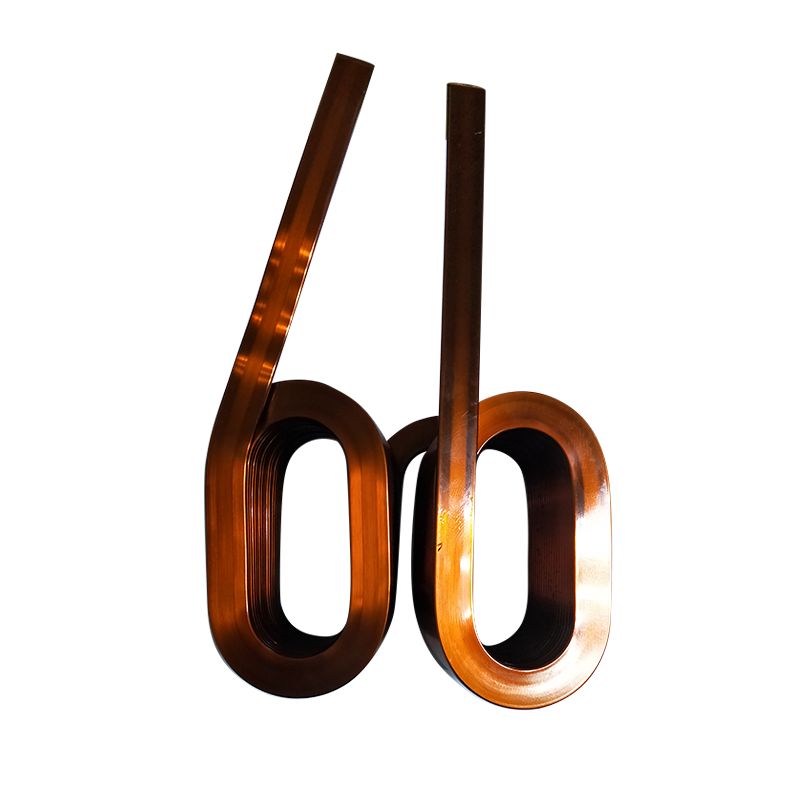

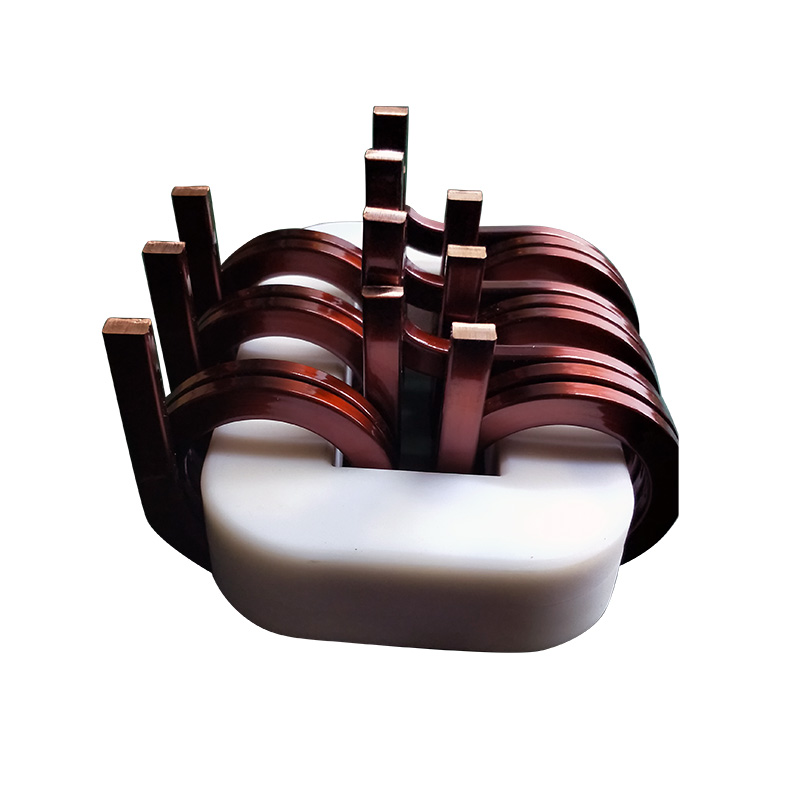

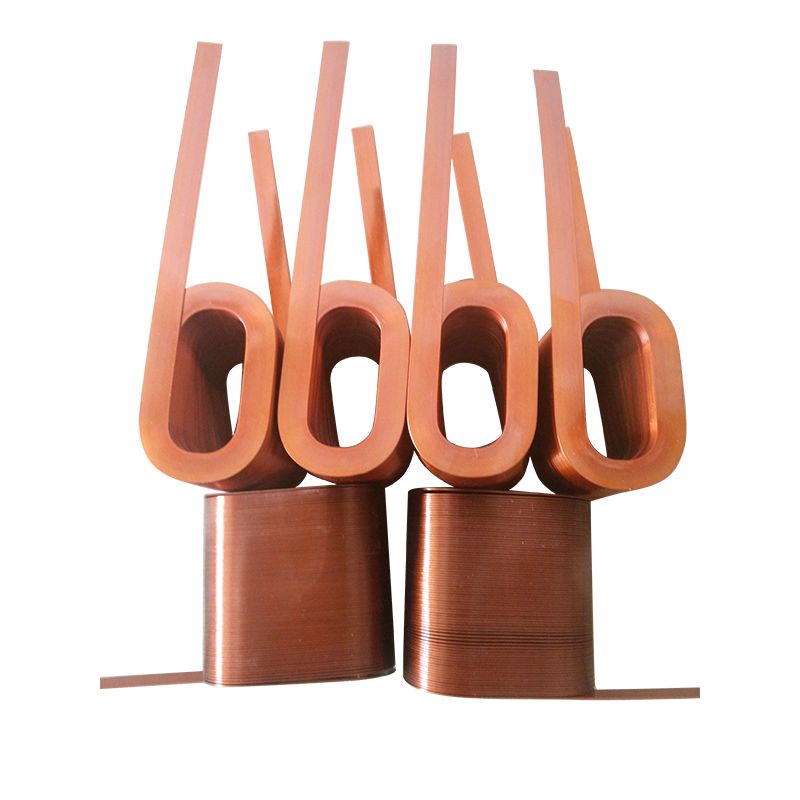

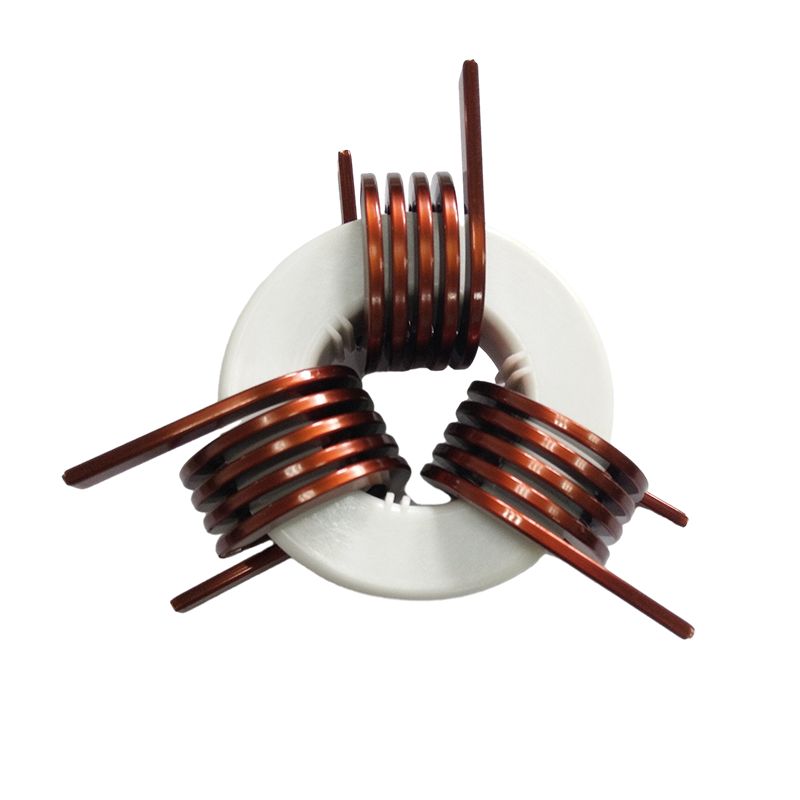

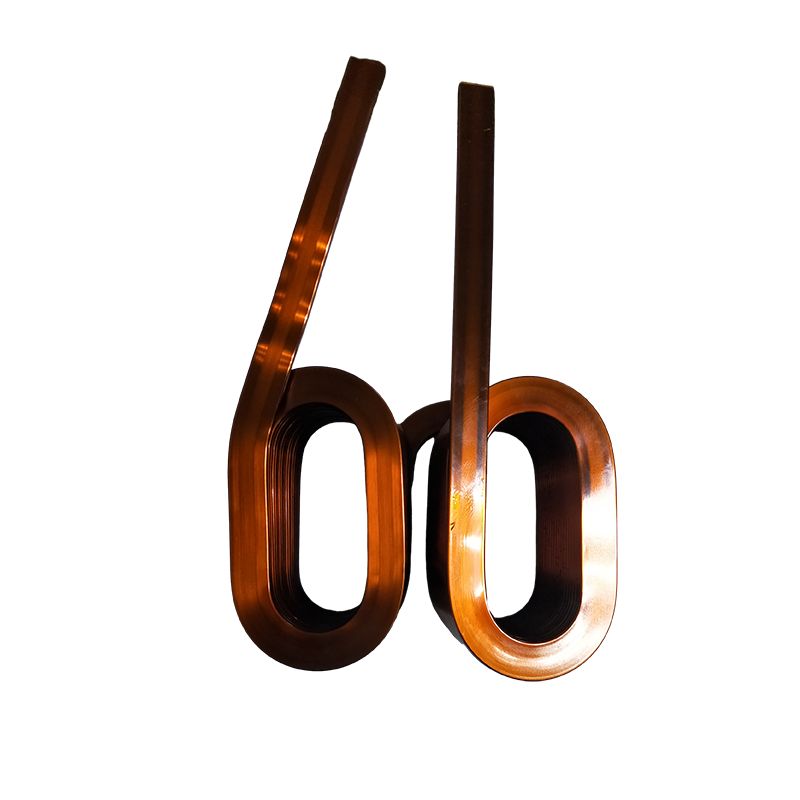

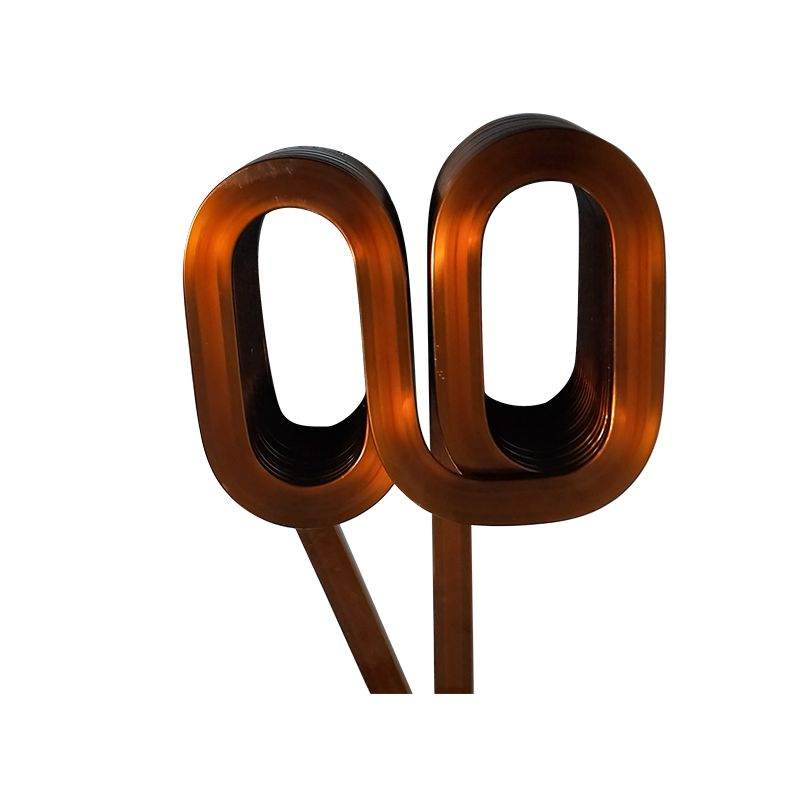

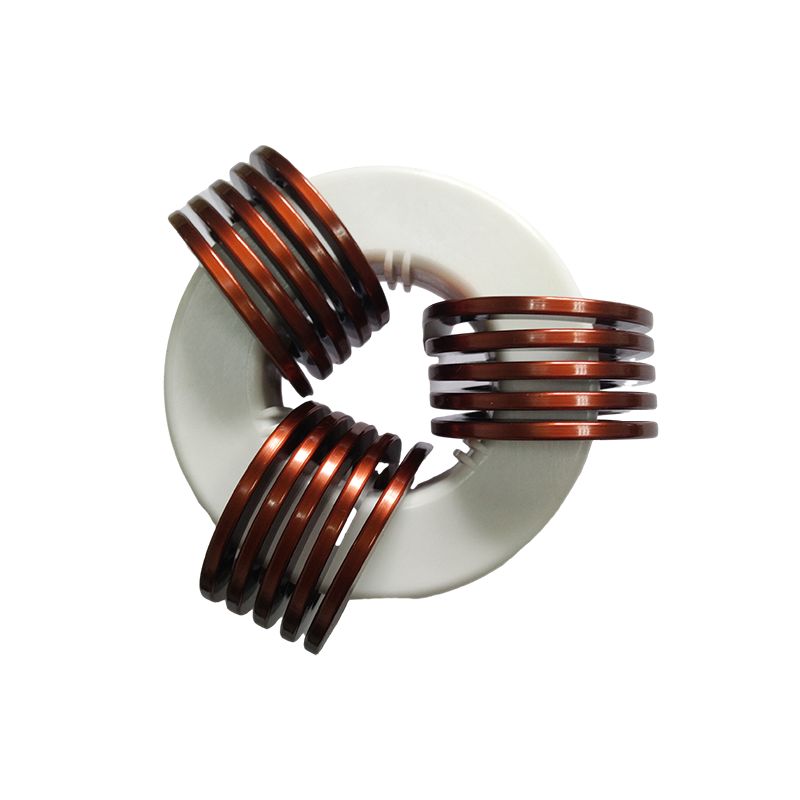

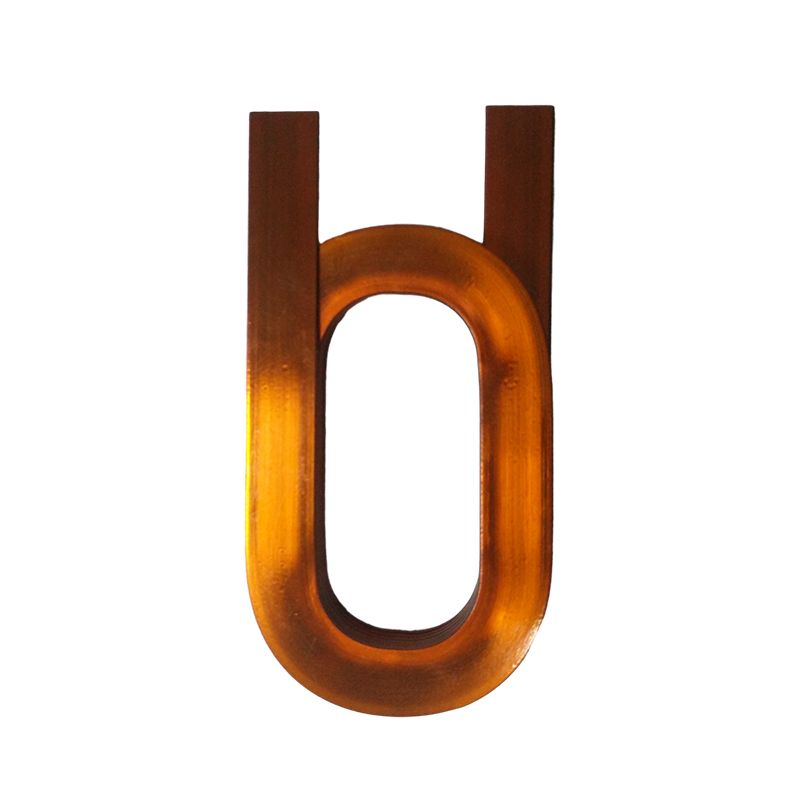

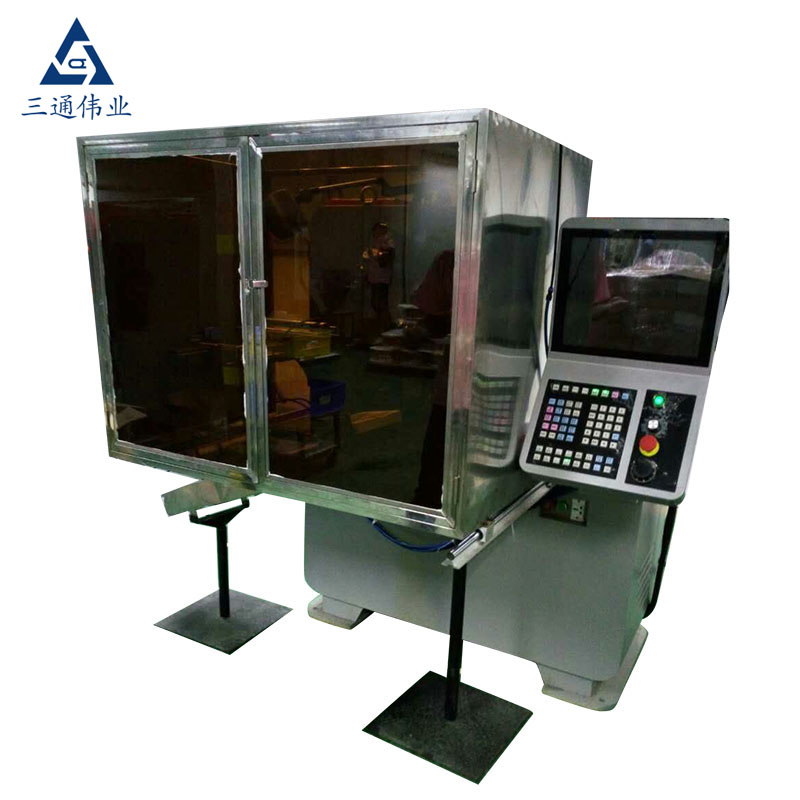

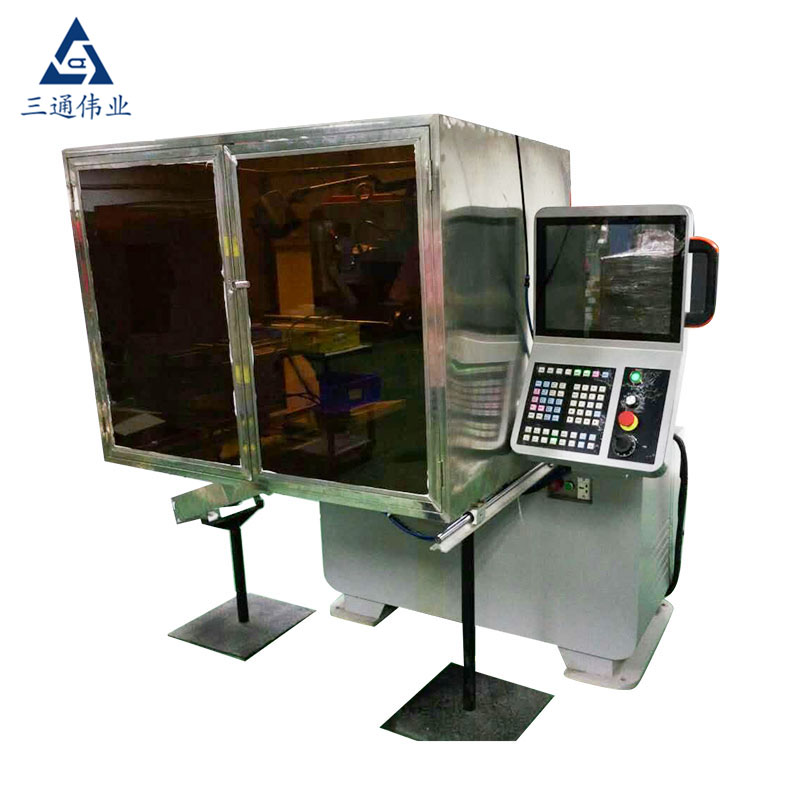

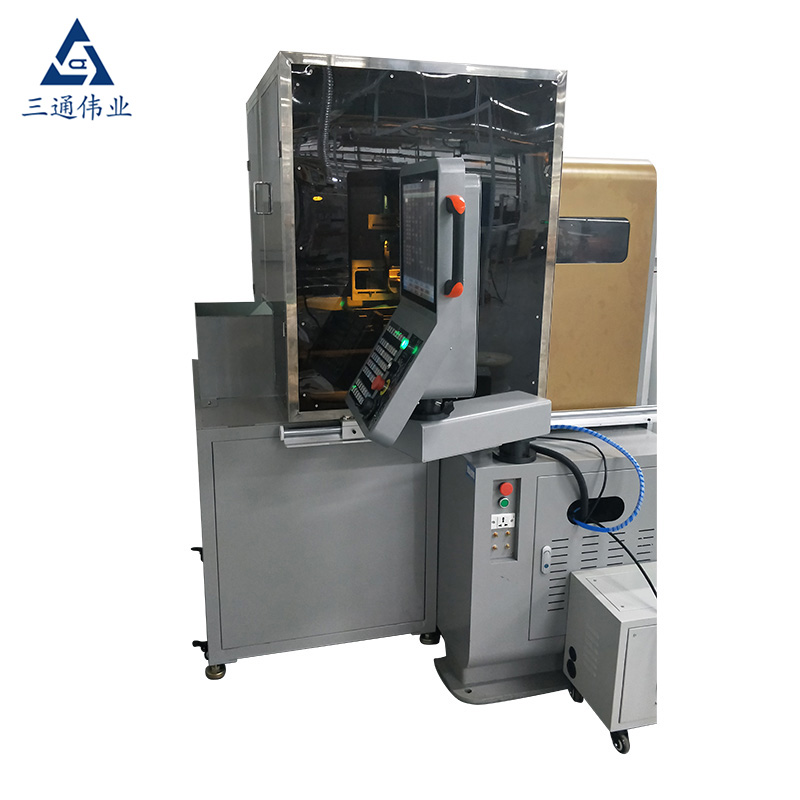

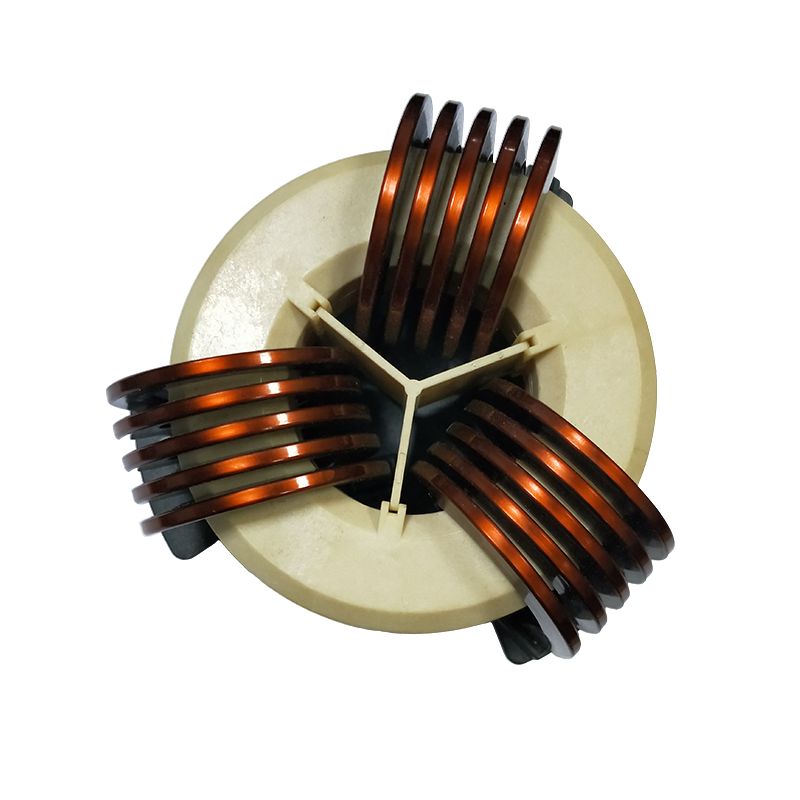

1. Die vertikale Wickelmaschine mit ovalem/quadratischem Flachdraht 3T-804 ist eine sehr praktische und effektive Ausrüstung für die Herstellung von Induktivitäts-, Transformator- und Wechselrichterspulen. Es können verschiedene quadratische und ovale Flachspulen gewickelt werden.
2. Die vertikale Wickelmaschine mit ovalem/quadratischem Flachdraht 3T-804 ist einfach, bequem und schnell zu debuggen, es muss lediglich die Form ausgetauscht werden.

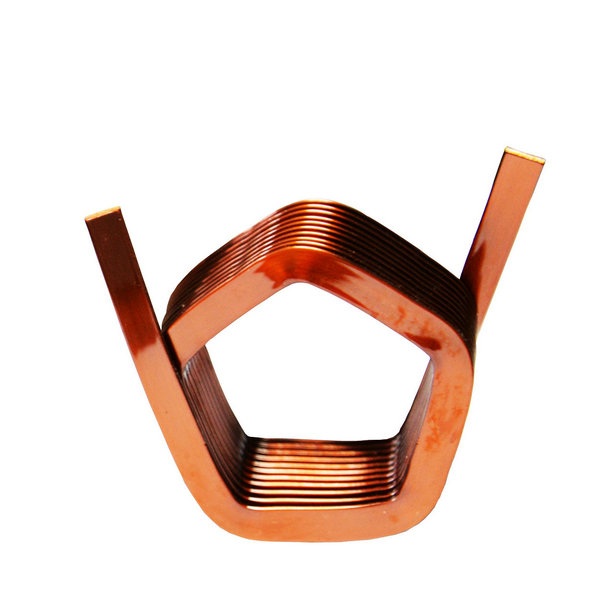

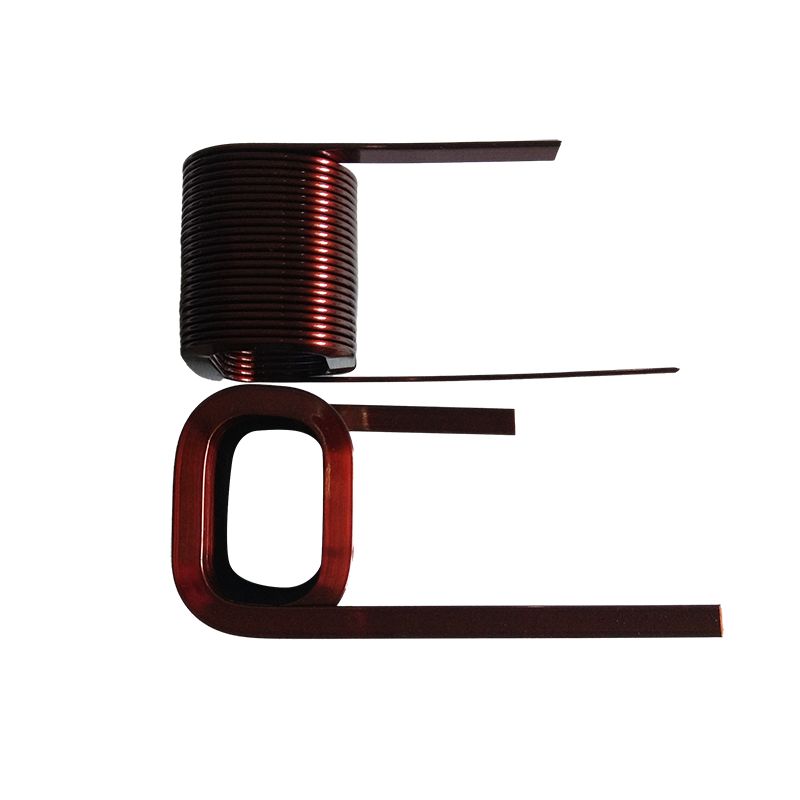

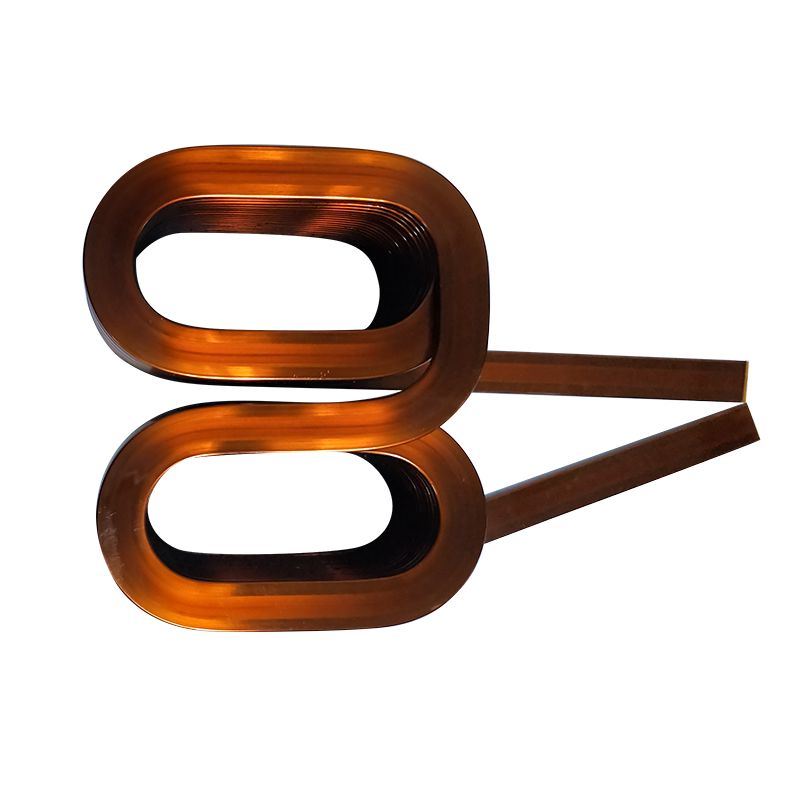

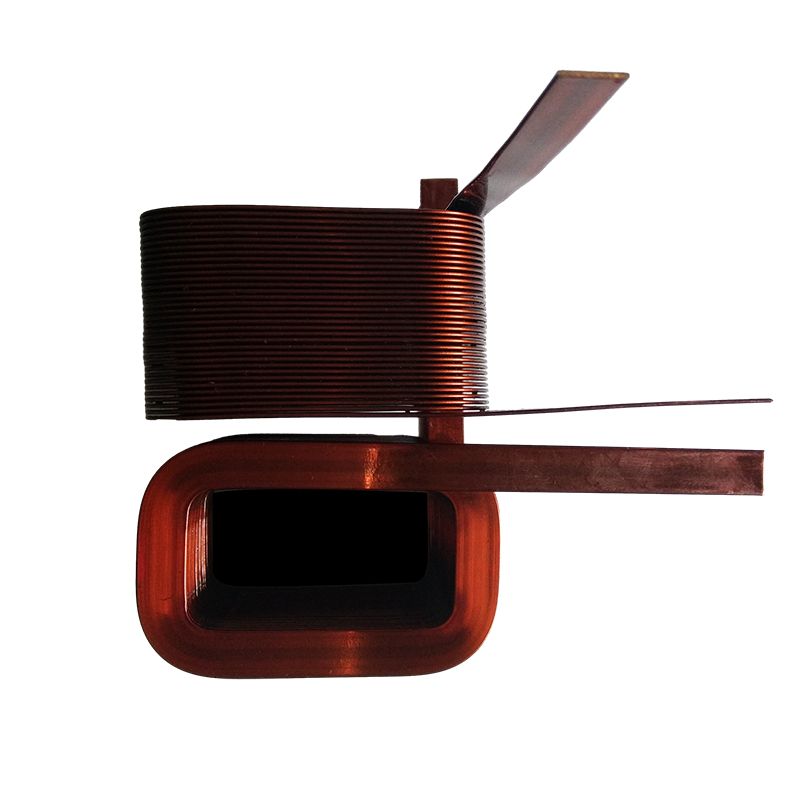

3. Die vertikale Wickelmaschine für ovalen/quadratischen Flachdraht 3T-804 verwendet Computersteuerung und Servoantrieb, um verschiedene vertikale Quadratloch-, Dreiecks- und ovale Flachspulenprodukte mit einer Dicke von 0,4 mm bis 3,5 mm und einer Breite von 2,0 mm bis 10,0 mm herzustellen (Die Querschnittsfläche der ursprünglichen Drahtbreite * Dicke liegt innerhalb von 30 mm2, wenn die Flachdrahtwickelmaschine wickelt).
4. Die Maschine kann den gleichen Spezifikationsdraht anpassen, ohne die Form zu wechseln, es müssen nur die Parameter angepasst werden.
5. Die Maschine kann durch einfaches Wechseln der Formen an unterschiedliche Drahtgrößen angepasst werden.
6. Mehrstationige Bewegung, Flachspulen können direkt an der Maschine geformt und aufgenommen werden (kann auch angepasst werden, um Maschinen hinzuzufügen). Menschen).
7. Die Windows-Bedienoberfläche und das 12-Zoll-LCD-Display werden übernommen, mit klarem und intuitivem Bild und einfacher Bedienung. Leicht zu erlernen.
8. Es kann die Parameter jedes Spezifikationsprodukts speichern und ist einfach und bequem aufzurufen.
9. Das Antriebssystem ist ein hochpräziser Servomotor, der mit dem CNC-Steuerungssystem abgestimmt ist, damit das mechanische System genauer und stabiler arbeitet.
10. Die Maschine hat in der Fabrik 7,5 * 0,45, 4,0 * 0,8, 1 * 5 und andere Produkte in großen Mengen hergestellt, was von den Kunden sehr geschätzt wurde, und die Stabilität der Maschine ist garantierter. HW7,5 * 0,45 * 80T elliptische Vertikalwickelprodukte sind die ersten, die geliefert werden. Die drei derzeitigen Hauptlieferanten von HW haben alle unsere Ausrüstung zum Wickeln von Mustern eingesetzt und die Zertifizierung bestanden.
Seriennummer |
Sportveranstaltung |
Technische Parameter |
1 |
Kabeldurchmesser |
Dicke (0,4–3,5 mm) * Breite (2,0–10) Das Breiten-/Dickenverhältnis der Flachleitung beträgt weniger als das 15-fache und die Querschnittsfläche des Drahtes beträgt weniger als 30 mm2 |
2 |
Wickelrichtung |
Im Uhrzeigersinn vs. gegen den Uhrzeigersinn |
3 |
Maximaler Arbeitshub der Drahtreihe |
200mm |
4 |
Leistung des Spulenwickelmotors |
AC-Servo 1000W |
5 |
Einstellbereich der Wickelspule |
0,1°--359,9° |
6 |
Leistung des Nockenwellenmotors |
AC-Servo 2700W |
7 |
Einstellbereich der Nockenwelle |
0,1°--359,9° |
8 |
Leistung des Spulenmotors |
AC-Servo 2700W |
9 |
Einstellbereich der Spule |
0,1°--359,9° |
10 |
Leistung des Palettenwellenmotors |
AC-Servo 400W |
11 |
Einstellbereich der Palettenachse |
-20--8000 |
12 |
Anzahl der Spulen |
1-100 Runden |
13 |
Wickelgeschwindigkeit (Leistung pro Stunde) |
100-1200PCS/H variieren je nach Drahtspezifikationen und Windungen |
14 |
Betriebsleistung |
Wechselstrom 380 V |
15 |
Maschinenspezifikation (L*B*H) |
2200*1300*1900mm |
16 |
Maschinengewicht |
750kg |
17 |
totale Kraft |
6,8 kW (kann je nach Anforderung angepasst werden) |
